Регулировка тормозной системы автомобиля

Как правило, ручник (ручной тормоз) управляет задними колодками посредством механической проводки, состоящей из троса и нескольких рычагов.

Для регулировки тормозов колеса всегда поднимают, а в некоторых случаях и вовсе снимают с осей. Поднимайте автомобиль, устанавливая домкрат максимально близко к колесу, с которым вы работаете, и поддерживайте его осевой подпоркой.

Тормозные колодки дисковых тормозов автоматически регулируются в зависимости от того, где они установлены (на всех колесах или только на передних).

Автоматический регулятор

Автоматические регуляторы работают от ручного или ножного тормоза. При каждом нажатии рычаг поворачивает барабанное колесо и регулирует положение колодок. Регулятор снабжен механизмом, который предотвращает излишнюю регулировку.

В некоторых автомобилях с барабанными тормозами автоматическая регулировка происходит по мере изнашивания прокладок на колодках, чтобы поверхность колодки всегда находилась на одном и том же расстоянии от барабана.

Если в системе не предусмотрена автоматическая регулировка, вы можете самостоятельно пододвинуть колодку к внутренней поверхности барабана, как только прокладка истончится.

Со временем такие тормоза начинают срабатывать медленнее, т.к. педаль проходит большее расстояние, поэтому им требуется периодическая регулировка.

Колодки барабанного тормоза должны подходить к внутренней поверхности барабана почти вплотную. Так при нажатии педали тормоза срабатывают практически мгновенно.

По мере изнашивания прокладки педаль проходит большее расстояние, снижая скорость срабатывания тормозов.

Клиновидный регулятор

При вращении штыря с квадратным сечением по часовой стрелке клин входит между поршнями и разводит колодки.

Если педаль достигает пола до того, как блокируется тормоз, она преодолевает лишнее расстояние, поэтому необходимо поднять ее, чтобы восстановить тормозную способность.

Большинство барабанных тормозов с ручной регулировкой снабжено одним регулятором, однако некоторые (в частности, барабанные тормоза для передних колес) снабжены двумя.

Осмотрите тормозной щит, который находится за колесом и барабаном. Если вы видите две тормозные трубки или соединительную трубку, которая пересекает щит, значит, у колодки есть два тормозных цилиндра и, вероятно, два регулятора.

Кулачковый регулятор

Штырь регулятора, который проходит сквозь тормозной щит, поворачивает винтовой кулачок к штырю тормозной колодки.

Существуют клиновидные и кулачковые регуляторы. Зачастую конец регулятора представляет собой стержень с квадратным или шестиугольным сечением,  который проходит через тормозной щит.

Как правило, такие стержни находятся в углублениях, поэтому их нельзя отрегулировать двусторонним гаечным ключом. Чтобы не повредить регулятор, всегда пользуйтесь автомобильными ключами подходящего типа.

Регулятор с храповиком

Регулятор с храповиком вращает стрежень с резьбой, который разводит тормозные колодки в разные стороны.

Регулятор может включать в себя храповик, доступ к которому осуществляется через отверстие в тормозном щите или через переднюю часть тормозного барабана. Для доступа к такому регулятору, возможно, придется полностью снять колесо с оси.

Регуляторы часто подвергаются воздействию влаги и пыли, поэтому нередко заклинивают. Их необходимо смазывать пропиточным маслом непосредственно перед регулировкой.

Дисковые тормозные колодки всегда неплотно соприкасаются с (барабаном?). Это можно почувствовать или услышать при вращении переднего колеса, когда автомобиль стоит на домкрате.

По мере изнашивания фрикционного материала поршень или поршни в тормозном суппорте пододвигаются к диску, исправляя положение.  Ручная регулировка не предусмотрена.

Разумеется, эта система несовершенна. Иногда поршень частично или полностью притирается к суппорту и при нажатии педали тормоза не прижимает колодку к диску.

При частичном притрании поршень болтается даже при полном нажатии педали. В результате задержки тормоза срабатывают неодновременно, и автомобиль уходит в занос, особенно на скользких поверхностях, где тормозное усилие невелико.

Регулировка храповика

Снимите затычку в щите, чтобы увидеть регулятор.

Если для этого вам требуется снять колесо с оси, ослабьте гайки крепления до того, как поднять автомобиль на домкрат, и подоприте колесо осевой подпоркой.

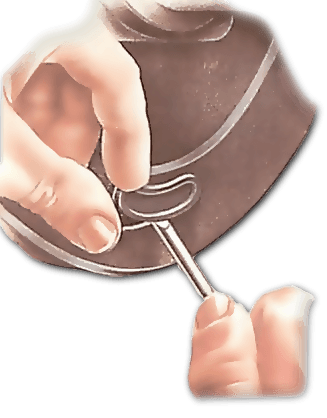

Снимите затычку на щите с нужной стороны и поверните храповик кончиком большой плоской отвертки.

Используйте большую отвертку, чтобы повернуть храповик.

Уточните направление поворота в автомобильном руководстве. Если руководства нет, поверните храповик в произвольную сторону на несколько зубьев. Этого должно быть достаточно для того, чтобы тормозная колодка приблизилась к барабану и больше не двигалась. Если колодка не соприкоснулась с барабаном, поверните храповик в другую сторону на один-два щелчка или до тех пор, пока он не будет свободно вращаться.

Отвинчиваем автоматический регулятор

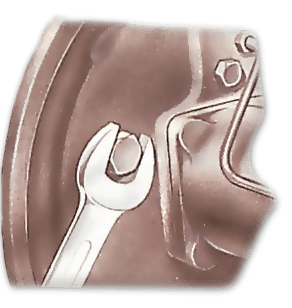

Используйте шестиугольные болты на щите, чтобы снять колодки с барабана.

Автоматические регуляторы постоянно поддерживают тормоза в рабочем состоянии, однако если по какой-то причине вам необходимо снять барабан, удаление регулятора немного облегчит эту задачу.

Подобные манипуляции допустимы лишь для некоторых моделей (например, Vauxhall).

Иногда тормозной барабан снимается для получения доступа к колодкам и механизму автоматической регулировки.

Снимите колеса, поднимите автомобиль на домкрате и подоприте осевыми подпорками. Отвинтите шестиугольные болты, расположенные на задней части щита. Болты вращаются навстречу друг другу, при этом колодки отделяются от барабана. Системе требуется незначительная регулировка.

После повторной сборки используйте ручник и педаль тормоза, чтобы восстановить функцию тормозов.

Регулировка винтового кулачка

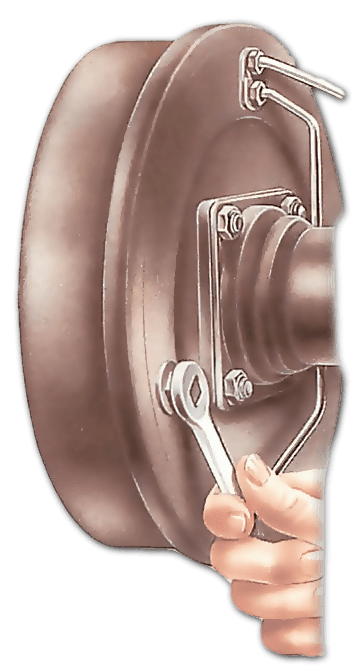

Немного поверните каждый регулятор по часовой стрелке, чтобы пододвинуть колодки к барабану.



Несколько раз нажмите на педаль тормоза, чтобы выровнять колодки по отношению к барабану. Поднимите автомобиль на домкрат и подоприте осевой подпоркой.

Смажьте регулятор легким маслом. Чтобы пододвинуть колодки к барабану, поверите регулятор по часовой стрелке, глядя на щит сзади. (Как правило это указание работает для большинства автомобилей. При необходимости сверьтесь с руководством.)

Вращайте регулятор до упора, затем попытайтесь повернуть колесо. Оно не должно двигаться.

Поворачивайте регулятор назад по одному щелчку до тех пор, пока колесо не начнет вращаться свободно. Допустимо наличие негромких звуков от соприкосновения колодки с выступом на барабане.

Помните, что на ведущих колесах всегда есть небольшой захват, вызываемый переключением передач. Для того, чтобы его почувствовать, необходимо повращать колесо перед регулировкой.

Повторите процедуру для других колес, чтобы обеспечить слаженную работу тормозов.

Настройка клиновидного регулятора

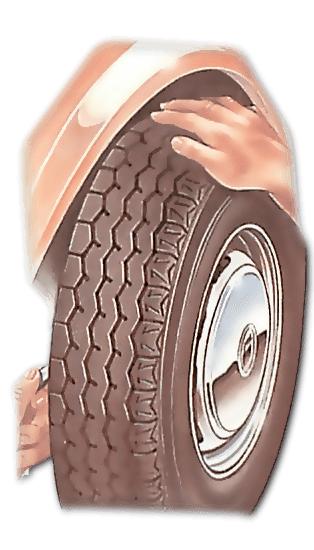

Аналогичным образом, поверните регулятор, чтобы заблокировать колесо, а затем понемногу отпускайте его до тех пор, пока колесо не начнет свободно вращаться.

Клиновидные регуляторы очень похожи на кулачковые, т.к. в них тоже есть стрежень с квадратным сечением, который проходит сквозь щит.

Конец, который находится в барабане, представляет собой клин. При движении этого клина колодки сходятся или расходятся.

Для работы с регулятором поднимите автомобиль на домкрат и подоприте осевой подпоркой.

Используйте гаечный ключ. Помните, что регулятор может вращаться в обе стороны.

Для передних колеса регулятор необходимо поворачивать в направлении вращения колес. Для задних колес необходимо воспользоваться рекомендациями из руководства.

Как правило, угол поворота регулятора очень мал.

Смажьте видимую часть стержня легким маслом. Вращайте его одновременно с колесом. Когда колесо перестанет вращаться, немного отпускайте регулятор до тех пор, пока не услышите звук от прикосновения колодки к барабану. При этом колесо должно вращаться свободно.

Заклинивание поршней суппорта

В дисковых тормозах с фиксированным суппортом колодки работают под управлением двух цилиндров, расположенных по бокам диска.

Поднимите автомобиль на домкрат с нужной стороны и попытайтесь повернуть колесо. Если оно вращается свободно, без захвата, попросите помощника аккуратно нажать на педаль тормоза. Колесо должно остановиться практически одновременно с нажатием педали.

Если это не так, снимите колесо и посмотрите на колодки. При наличии зазора между колодками и поверхностью диска поршень, скорее всего, заклинило.

Неподвижный поршень также может плотно прижимать колодки к диску.

В результате тормоза срабатывают не одновременно, колеса вращаются с захватом, прокладки быстро изнашиваются, а расход топлива увеличивается.

Чтобы определить наличие проблемы, нажмите педаль тормоза, отпустите ее и попытайтесь повернуть колесо. Оно должно вращаться без лишних усилий. Если это не так, поршень застыл в одном положении.

Для решения проблемы необходимо разобрать весь блок и почистить его. Лучше будет поручить эту задачу специалистам со станции технического обслуживания. Как правило, поршни клинит от плохой погоды, коррозии или износа. В этом случае требуется замена сборки суппорта.

В системах с плавающим суппортом присутствует один цилиндр с двумя поршнями. Каждый из поршней, подвижно соединенных между собой, воздействует на свою колодку.

В этом случае существует еще одна причина неисправности (избыточного или недостаточного соединения составных частей суппорта).

Оба поршня располагаются с одной стороны суппорта, корпус которого немного перемещается, чтобы поддерживать достаточное давление. Пыль и коррозия затрудняют это движение.

Для устранения проблемы необходимо почистить все подвижные части и использовать смазку, рекомендованную производителем.

Суппорт скользящего типа имеет один цилиндр с двумя поршнями. Один поршень относится к одной колодке, а другие работают со второй колодкой через шлицевое соединение.
