Как заменить тормозные колодки передних колес на Ладе Веста

Справиться с заменой передних тормозных колодок на автомобиле Лада Веста поможет эта иллюстрированная пошаговая инструкция.

Замену колодок автомобиля Lada Vesta проводим в случае предельно допустимого износа их накладок — минимальная толщина колодки, включая ее основание, должна быть не менее 6 мм.

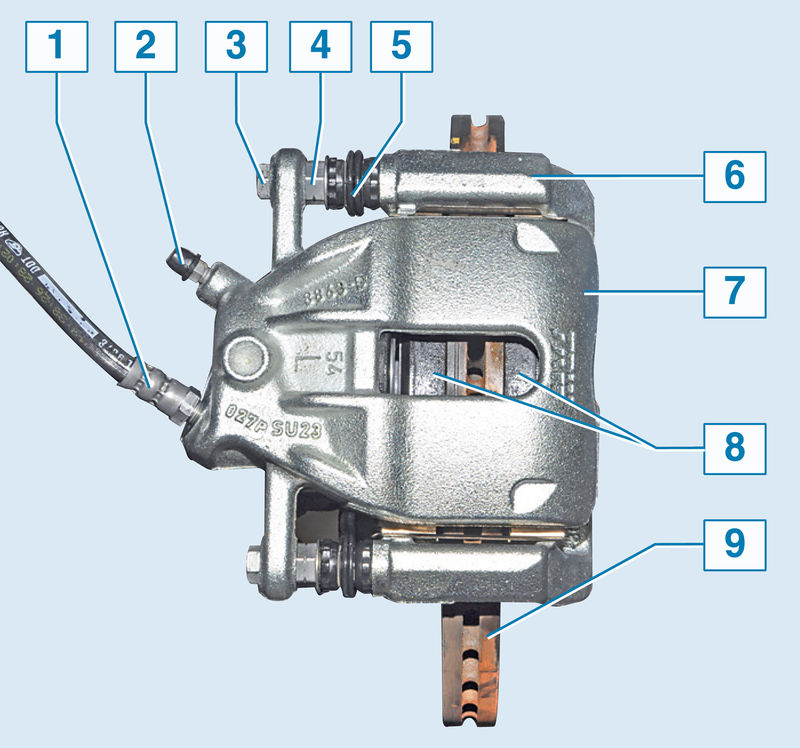

Тормозной механизм переднего колеса: 1 — тормозной шланг; 2 — штуцер прокачки гидропривода тормозов; 3 — болт крепления скобы к направляющему пальцу; 4 — направляющий палец; 5 — защитный чехол направляющего пальца; 6 — направляющая колодок; 7 — суппорт; 8 — тормозные колодки; 9 — диск тормозного механизма

Колодки также необходимо заменить при замене диска тормозного механизма, замасливании накладок или наличии на них глубоких борозд, трещин и сколов, а также в случае отслоения накладок от основания колодок.

Работу проводим на ровной площадке, смотровой канаве или эстакаде.

Внимание! Колодки тормозных механизмов передних колес необходимо заменять только комплектом — все четыре колодки. Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.

Если уровень жидкости в бачке гидропривода тормозов находится на отметке MAX, то перед установкой новых колодок шприцем или резиновой грушей откачиваем из бачка часть жидкости. Эту операцию необходимо выполнить для того, чтобы при вдавливании поршня в колесный цилиндр тормозного механизма во время установки новых колодок жидкость не вытекала из-под крышки бачка.

Снимаем переднее колесо и надежно фиксируем автомобиль на опорной стойке заводского изготовления. Для установки новых колодок необходимо максимально переместить поршень колесного цилиндра внутрь цилиндра.

Вставляем лезвие шлицевой отвертки в щель между поршнем и внутренней тормозной колодкой. Аккуратно вдавливаем поршень в цилиндр на всю глубину. При этом важно не допустить повреждения пыльника тормозного цилиндра.



Накидным ключом «на 13» отворачиваем болт крепления скобы к нижнему направляющему пальцу, удерживая палец рожковым ключом «на 15».

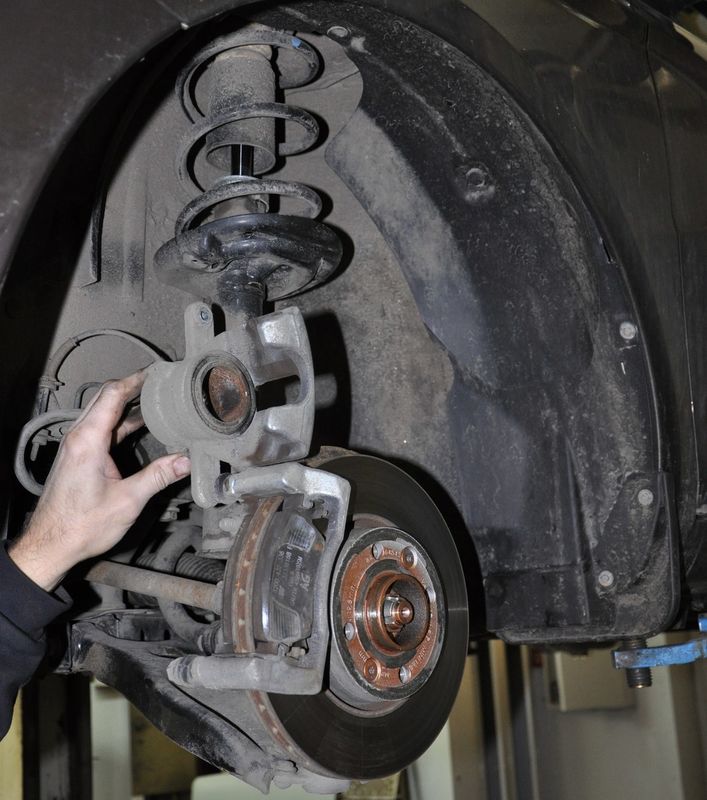

Поворачиваем тормозную скобу (не отсоединяя от нее тормозной шланг) на верхнем направляющем пальце.

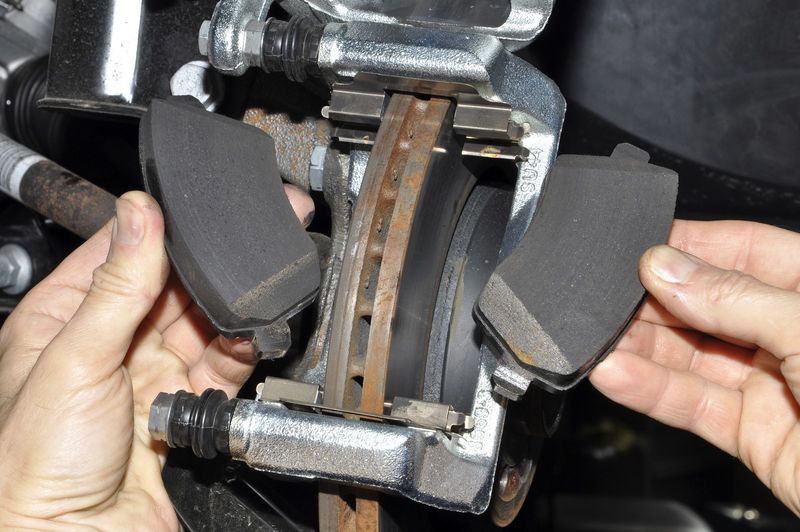

Вынимаем тормозные колодки из их направляющей.

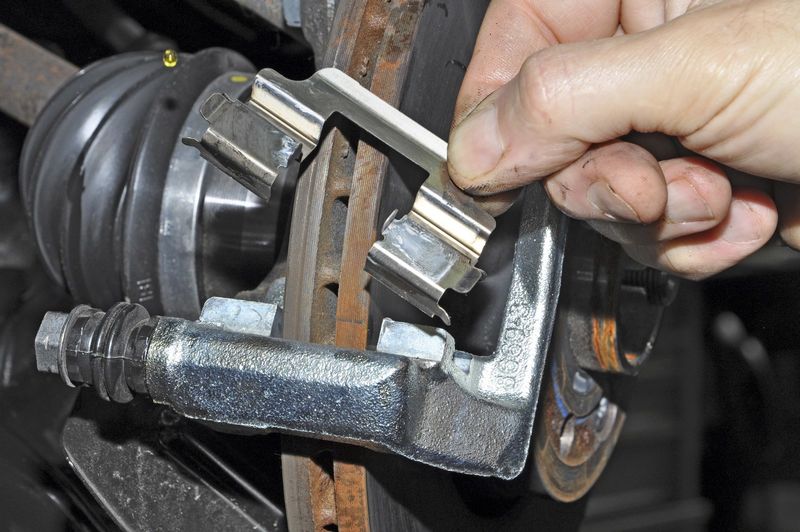

Снимаем две пружинные скобы колодок.

Металлической щеткой очищаем от грязи и коррозии пружинные скобы и посадочные места колодок в их направляющей.

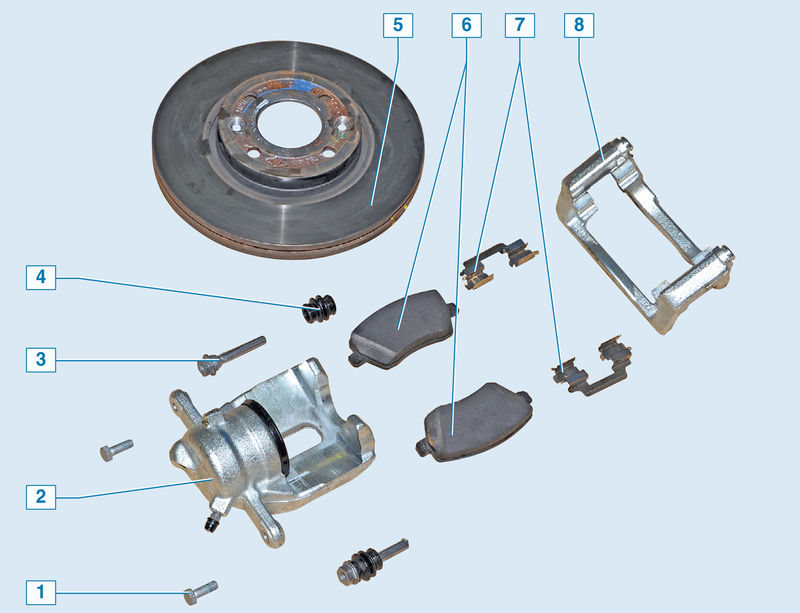

Элементы тормозного механизма переднего колеса: 1 — болт крепления скобы к направляющему пальцу; 2 — суппорт; 3 — направляющий палец; 4 — защитный чехол направляющего пальца; 5 — тормозной диск; 6 — тормозные колодки; 7 — пружинные скобы колодок; 8 — направляющая колодок

Перед установкой новых колодок проверяем состояние защитных чехлов направляющих пальцев. Порванный или потерявший эластичность чехол заменяем. Для этого…

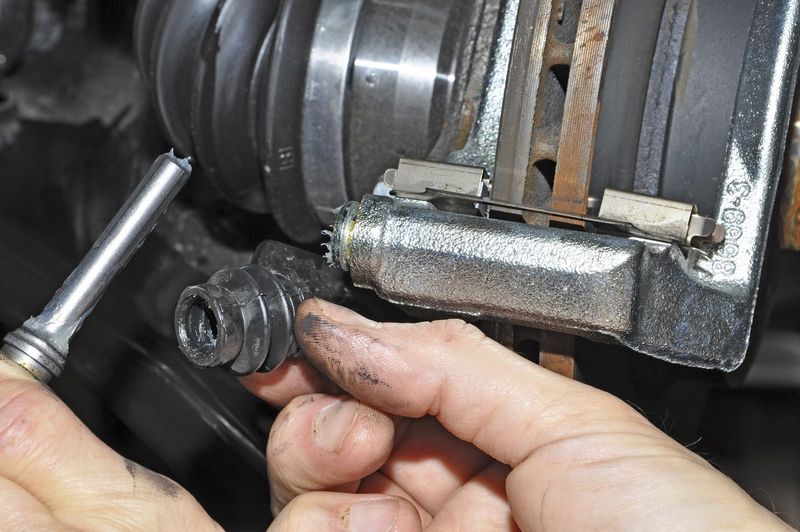

… вынимаем направляющий палец из отверстия направляющей колодки и заменяем чехол.

Для замены чехла верхнего направляющего пальца необходимо отвернуть болт верхнего крепления скобы к пальцу и снять скобу с направляющей колодок. Перед установкой пальца вкладываем немного пластичной смазки в отверстие направляющей колодок…

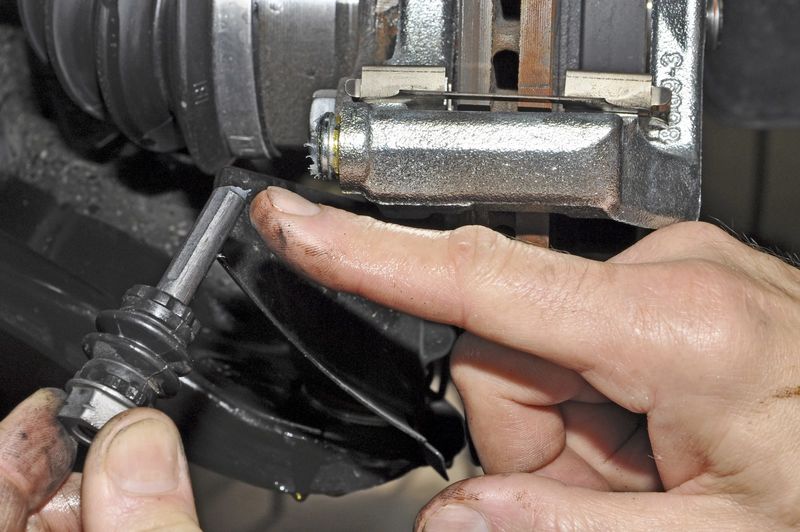

…и наносим тонкий слой смазки на поверхность пальца.

Устанавливаем новые тормозные колодки в направляющую колодок и далее собираем узел в обратной последовательности.

Аналогично заменяем колодки на другой стороне автомобиля.

После замены колодок несколько раз нажимаем педаль тормоза для установки зазоров между колодками и дисками. Проверяем уровень жидкости в бачке и при необходимости доводим его до нормы.

В процессе эксплуатации поверхность диска тормозного механизма становится неровной, в результате чего площадь соприкосновения новых, еще не приработавшихся колодок с диском уменьшается. Поэтому в течение первых 100 км пробега после замены колодок, пока новые колодки не приработались, соблюдайте осторожность, так как тормозной путь автомобиля может увеличиться, колодки могут сильнее обычного греться, вплоть до появления легкого дыма и запаха, особенно в жаркую погоду.
