Регулировка ручника дисковых тормозов

На задних колесах большинства автомобилей по-прежнему устанавливаются барабанные тормоза, воздействие на которые осуществляется через ручник, соединенный с тормозными колодками простой механической проводкой.

Тем не менее, в самых мощных и дорогих моделях все колеса снабжены дисковыми тормозами. При наличии дисковых тормозов управление задними тормозными колодками с помощью ручника сильно усложняется, поэтому многие производители снабжают свои модели иными механизмами ручного тормоза.

Тормозной барабан в диске

Для автомобиля с четырьмя барабанными тормозами механизм ручного торможения включает в себя небольшие дополнительные барабаны, расположенные в тормозных дисках.

Как и в обычном барабанном тормозе, пара тормозных колодок приводится в движение рычагом от ручника. Колодки прижимаются к "барабану", образованному внутренней поверхностью тормозного диска.

Положение колодок определяется храповиком, что позволяет компенсировать износ прокладки. Механизм дополняется регулятором троса ручного тормоза, который исправляет все прочие недоработки.

Дополнительный барабан

Самые распространенные механизмы ручников для дисковых тормозов присутствуют в таких автомобилях, как Lancia, Jaguar, Porsche, BMW and Volvo.

Такие механизмы состоят из отдельных тормозных колодок, которые похожи на обычные барабаны, за исключением того, что эти барабаны образованы внутренней поверхностью тормозных дисков.

Колодки обернуты фрикционным материалом, который со временем изнашивается и требует замены. Этот процесс описан в отдельной статье.

Неполадки с тросом

Если вы чувствуете, что трос туго срабатывает даже после регулировки и смазки, скорее всего, он был поврежден или его заклинило.

Для решения проблемы необходимо заменить трос.

Замену нельзя долго откладывать, т.к. даже при малейшем застревании троса колодки чаще трутся о поверхность барабана и быстро изнашиваются.

Проверка троса

Если ручник работает не так, как хотелось бы, первым делом необходимо проверить состояние троса, который может износиться, застрять или отсоединиться от рычага.

Поднимите на домкрат переднюю часть автомобиля и подоприте осевой подпоркой. Внимательно осмотрите трос, ведущий от рычага ручного тормоза, на предмет повреждений. Попросите помощника повернуть ручник и проследите за движением троса. Если рычаги двигаются рывками, смажьте шарниры пропиточным маслом.

Проверка и регулировка колодок

Осмотрите каждую колодку на предмет износа.



Если износ невелик, отрегулируйте колодки с помощью храповика.

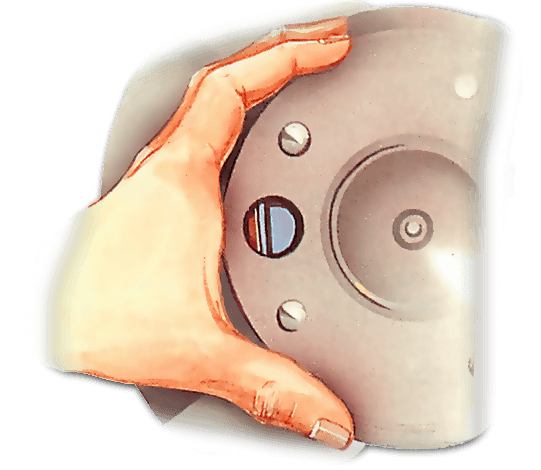

Поверните тормозной диск и поочередно посмотрите на колодки сквозь регулировочное отверстие. Если прокладка недостаточно изношена, используйте отвертку, чтобы повернуть храповик и заблокировать колесо, а затем отпустите его на полоборота.

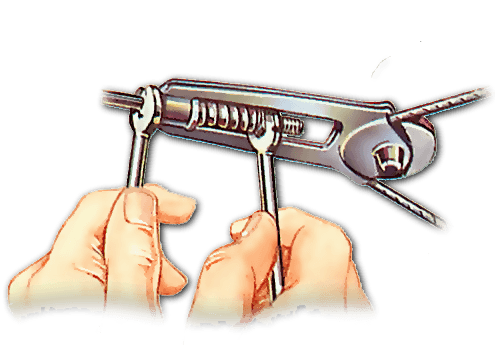

Для регулировки ослабьте гайку на подковообразной скобе или главном тросе.

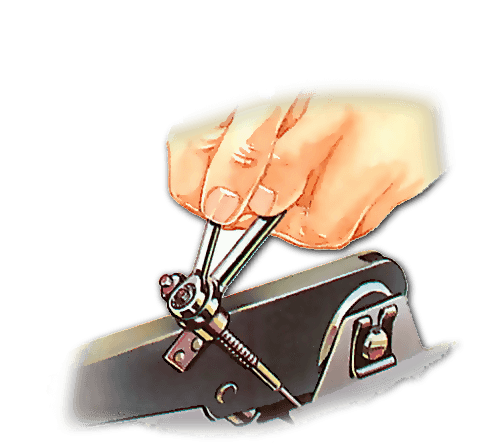

Отрегулируйте положение троса у подковообразной скобы...

...или главного троса.

Проверка колодок

Убедившись, что с тросом все в порядке, проверьте правильность сборки. Проверка системы ручного торможения для автомобиля с дисковыми тормозами осуществляется в два этапа. Прежде всего, необходимо исследовать сам механизм, а затем осмотреть трос ручника.

Найдите регулятор троса ручника и ослабьте его. Убедитесь в том, что трос должным образом проходит через щит тормозного механизма.

Найдите отверстие для регулировки, которое находится на внешней стороне барабана. Возможно, оно закрыто заглушкой. Поверните тормозной диск, чтобы увидеть колодки. Прокладка должна быть не менее 2 мм толщиной.

Убедившись, что с тросом все в порядке, проверьте правильность сборки. Проверка системы ручного торможения для автомобиля с дисковыми тормозами осуществляется в два этапа. Прежде всего, необходимо исследовать сам механизм, а затем осмотреть трос ручника.

Найдите регулятор троса ручника и ослабьте его. Убедитесь в том, что трос должным образом проходит через щит тормозного механизма.

Найдите отверстие для регулировки, которое находится на внешней стороне барабана. Возможно, оно закрыто заглушкой. Поверните тормозной диск, чтобы увидеть колодки. Прокладка должна быть не менее 2 мм толщиной.

Регулятор с храповиком

Если колодки выглядят нормально, обратите внимание на регулятор с храповиком.

Как правило, он направлен на 6 часов. Смажьте регулятор и прилегающие к нему области пропиточным маслом, чтобы облегчить скольжение.

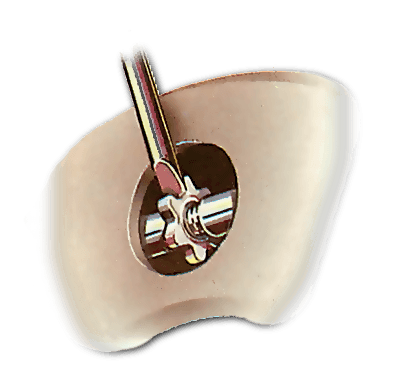

Поверните храповик короткой тяжелой отверткой, используя в качестве точки опоры край отверстия для регулировки. Вращайте храповик до тех пор, пока диск не перестанет двигаться, а затем ослабьте его на полоборота, что составляет примерно 4 движения рычага (отвертки). Аналогичным образом отрегулируйте тормоз противоположного колеса.

Регулировка троса

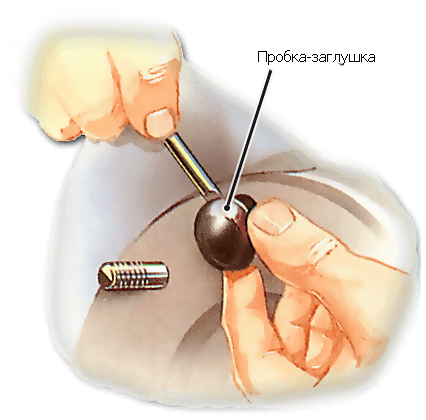

Регулировочное отверстие



Регулировочное отверстие, сквозь которое можно увидеть состояние прокладок на колодках и регулятор с храповиком, может быть закрыто заглушкой. Как правило, заглушка изготавливается из резины или пластика, и ее можно поддеть отверткой.

В большинстве случаев регулятор троса располагается в нижней части автомобиля и крепится с помощью подковообразной скобы.

Для регулировки поверните гайку, а затем ослабьте или натяните трос. После этого потяните ручник на два-три щелчка, чтобы убедиться в том, что механизм блокирует задние диски.
