Для запуска двигателя необходимо задать ему определенную частоту вращения, чтобы обеспечить подачу топлива и воздуха в цилиндры для последующего сжатия.
Вращение осуществляет мощный стартерный мотор. На вале стартера находится небольшой зубчатый валик (шестерня), который взаимодействует с большим зубчатым кольцом на диске махового колеса.
В автомобилях с передним расположением двигателя стартер крепится к нижней задней части двигателя.
Стартеру требуется сильный ток, который поступает по толстым кабелям от батареи. Ни один ручной переключатель не справился бы с такой нагрузкой, поэтому для включения тока используются большие автоматические переключатели.
Ток должен включаться и выключаться очень быстро, чтобы избежать появления искр, которые могут повредить двигатель. Именно поэтому для управления двигателем используется соленоид с небольшим переключателем, который замыкает всю цепь.
Стартер постоянного зацепления
Зубчатый валик медленно двигается под действием соленоида, чтобы обеспечить лучшее сцепление и не повредить зубья.

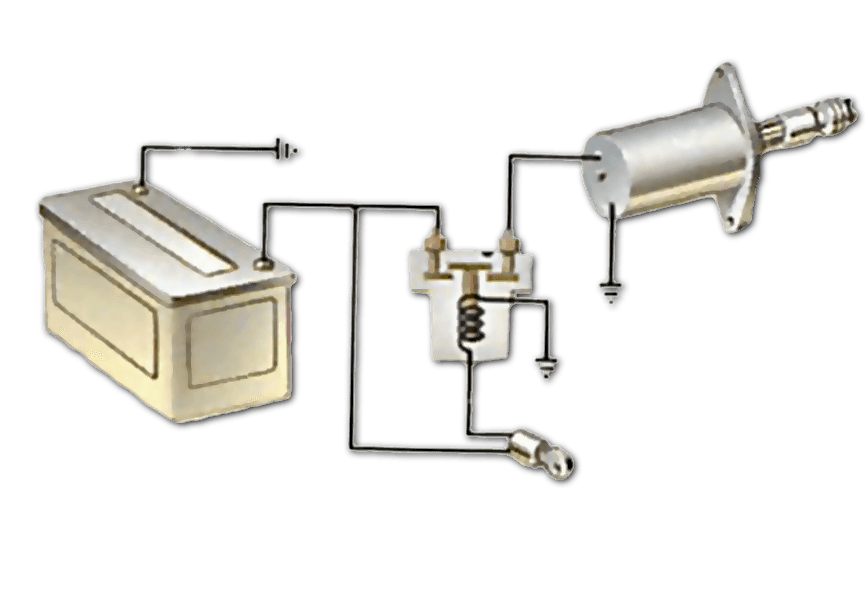

Цепь стартера
Все компоненты заземлены на металлический корпус. К каждому из них ведет один провод, подающий ток.
Как правило, выключатель стартера работает от ключа зажигания. Для того, чтобы подать ток на соленоид, необходимо повернуть ключ в положение ВКЛ.
Ключ зажигания снабжен возвратной пружиной. При повороте ключа в обратную сторону пружина выпрямляется и выключает стартер.
При наличии тока в соленоиде магнит притягивает к себе железный стержень.
Стержень соединяет контакты и замыкает цепь, ведущую от стартера к батарее.
Стержень также снабжен возвратной пружиной. Когда ключ зажигания размыкает цепь, контакты расходятся в разные стороны, и стартерный мотор останавливается.
Возвратные пружины необходимы для того, чтобы вернуть стартерный мотор в первоначальное положение, т.к. для запуска двигателя он не должен двигаться больше, чем требуется. Это происходит отчасти потому, что стартер расходует большие объемы электроэнергии и быстро разряжает батарею.
Кроме того, при включенном двигателе стартер будет вращаться с огромной скоростью, что может привести к серьезным поломкам.
Стартерный мотор снабжен механизмом, обеспечивающим кручение маховика, который соединяет зубчатый валик с зубчатым кольцом на маховом колесе только при включении двигателя. Когда двигатель набирает обороты, механизм отключается благодаря инерционной системе или системе предварительного включения.
Работа стартеров с инерционными приводами основана на инертности зубчатого валика.
Стартер с инерционным приводом
Стартер с инерционным приводом. На рисунке изображен внутренний механизм, благодаря которому обгонная муфта перемещает зубчатый валик по направлению к двигателю. Существуют также внешние механизмы, которые двигают валик в противоположном направлении.
Валик подвижно крепится к валу двигателя с помощью резьбы, подобно болту и гайке.
Предположим, что мы пытаемся резко вывернуть болт, но инертность гайки не дает ему мгновенно вывалиться из крепления, и он сдвигается по резьбе.
При вращении стартера с инерционным приводом валик двигается по резьбе на вале и цепляется за кольцо на маховом колесе.
Достигнув конца резьбы, он начинает вращаться вместе с валом, запуская двигатель.
Инертность тяжелой детали поршня не позволяет ей мгновенно начать вращение при повороте вала двигателя, поэтому она скользит по резьбе до сцепления с кольцом. После старта двигателя зубчатый валик вращается быстрее, чем вал, поэтому сцепление разбивается.
После старта двигателя валик начинает вращаться быстрее, чем вал стартерного мотора. Импульс вращения отбрасывает валик обратно на резьбу, и он больше не соединяется с кольцом.
Валик возвращается в исходное положение с огромной скоростью, поэтому ему требуется сильная возвратная пружина, чтобы смягчить удар.
Принудительное сцепление и расцепление деталей вызывает серьезные повреждения зубьев. Для решения этой проблемы были созданы стартеры с приводом предварительного включения, оборудованные соленоидом.
В усовершенствованной версии соленоид не только запускает двигатель, но и перемещает зубчатый валик к нужной шестерне.
Вал имеет прямую резьбу, поэтому валик всегда вращается вместе с ним и с помощью скользящей вилки цепляется за колесо с зубьями, расположенное на маховом колесе. Вилка работает от соленоида, в котором есть два комплекта контактов, расположенных один за другим.
Первый комплект контактов подает слабый ток к двигателю и запускает медленное вращение, необходимое для сцепления зубчатого валика с кольцом. После сцепления включаются вторые контакты, которые подают в двигатель сильный ток, заставляя его вращаться с нормальной скоростью.
Стартерный мотор защищается от чрезмерного разгона после запуска двигателя муфтой свободного хода, похожей на трещотку велосипеда. После запуска муфты возвратная пружина соленоида освобождает валик от кольца.
