Система рулевого управления позволяет поворачивать колеса автомобиля при вращении рулевого колеса. При этом обод рулевого колеса поворачивается на больший угол, чем колесные диски.
Эта система позволяет водителю прикладывать меньше усилий для управления тяжеловесным автомобилем. При повороте из крайнего левого положения в крайнее правое положение обод колеса диаметром 380мм проходит путь в 5м, при этом ребро колеса смещается всего на 300мм. Если бы водителю пришлось прикладывать усилия для поворота самого колеса, он должен был бы давить на него в 16 раз сильнее.
Усилие, требуемое для поворота рулевого колеса, передается колесам с помощью системы поворотных рычагов. Эти рычаги позволяют перемещать колеса вверх и вниз для работы подвески без изменения угла поворота.
Так выглядит обычная реечная передача, в которой рейка напрямую взаимодействует с рычагами колес.
При движении на повороте такая передача обеспечивает больший угол поворота внутреннего переднего колеса, которое отклоняется от стандартного положения сильнее, чем внешнее.
Шарниры должны быть тщательно подогнаны друг к другу, в противном случае колеса будут болтаться, и управление будет неточным.
В настоящее время часто используются системы рулевого управления двух типов, включающие в себя реечную передачу или коробку рулевого механизма.
В больших автомобилях любая система снабжена усилителем, чтобы водителю было легче поворачивать рулевое колесо.
Система рулевого управления с реечной передачей

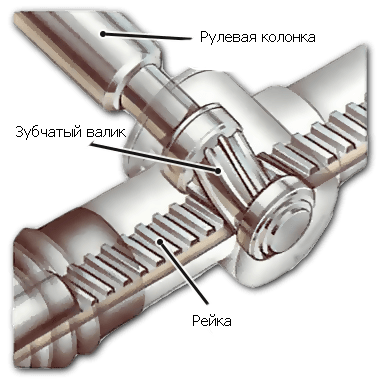

Реечная передача
Зубчатый валик плотно соприкасается с рейкой так, чтобы между зубьями не оставалось зазоров. Это позволяет управлять движением колес с большой точностью.
В основании колонки рулевого управления есть разъем с небольшой шестерней, зубья которой соприкасаются с зубьями рейки (длинной пластины с поперечными засечками).
Вращаясь, шестерня перемещается по рейке из стороны в сторону. Концы рейки соединены с колесами поперечной рулевой тягой.
Это очень простая система с немногочисленными подвижными деталями, которые редко смещаются или изнашиваются, поэтому управление производится с большой точностью.
Карданный шарнир в колонке рулевого управления, соединенный с рейкой, не позволяет водителю слишком сильно выворачивать руль.

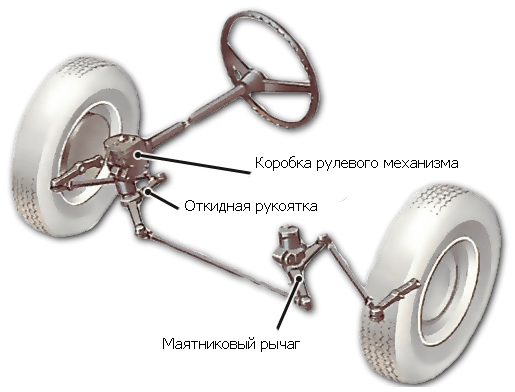

Система рулевого управления с коробкой рулевого механизма

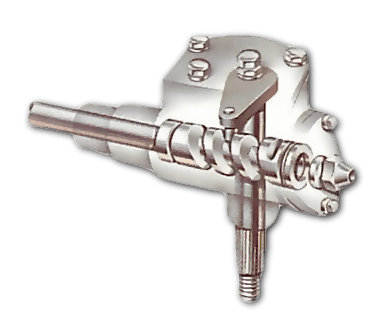

В основании колонки рулевого управления есть коробка с червячной шестерней. Червячный вал представляет собой цилиндр с резьбой, похожий на короткий винт. При вращении червячный вал двигает все, с чем соприкасается его резьба, как винт, который двигает накрученную на него гайку.
В зависимости от конструкции подвижная часть может представлять собой часть зубчатого колеса, большую гайку, а также палец или ролик с вилкой.

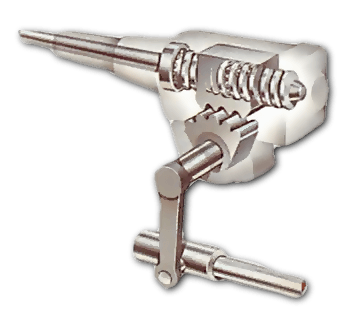

В системе с червячным валом и пальцем вал перемещает откидную рукоятку с помощью пальца с вилкой.
В системе с гайкой предусмотрены твердые подшипники, которые находятся в участке с резьбой. При движении гайки шарик подшипника выкатывается в трубку, которая возвращает его в первоначальное положение.
Червяк перемещает откидную рукоятку, соединенную с рычагом управления с помощью рулевой тяги. В свою очередь, рычаг управления меняет положение ближайшего переднего колеса.
В системе рулевого управления с циркулирующим шариком в резьбу между червяком и гайкой заложены шарики.
Средняя рулевая тяга ведет к одному из колес и соединяется с ним поперечной тягой и рулевой сошкой. Дальний конец средней рулевой тяги крепится к вращающемуся маятниковому рычагу. Конструкции рычагов варьируются в зависимости от модели автомобиля.
Система рулевого управления с коробкой рулевого механизма включает в себя множество подвижных деталей, которые могут изнашиваться или смещаться, поэтому она менее точна.
Рулевое управление с усилителем
Для управления грузовиками и другими тяжеловесными автомобилями водителям приходится прикладывать массу усилий для вращения рулевого колеса. Для того, чтобы перейти из левого крайнего положения в правое, необходимо совершить не один оборот.
Это не позволяет быстро парковать такие автомобили в ограниченном пространстве. Для решения подобных проблем производители оснащают системы рулевого управления усилителями. Усилитель включает в себя насос, который работает от двигателя и подает масло на рейку или в коробку рулевого механизма.
Клапаны в рулевой рейке или коробке открываются, когда водитель поворачивает рулевое колесо, и масло поступает в цилиндр, перемещая поршень, который помогает колесу двигаться в нужном направлении.
Когда водитель останавливает вращение, клапан закрывается, и поршень прекращает двигаться.
При этом механизм лишь облегчает управление, т.к. рулевое колесо по-прежнему связывается с колесами автомобиля обычным способом.
При отключении механизма водитель по-прежнему может управлять автомобилем, но для этого ему требуется гораздо больше усилий.
