Как работают рессоры и амортизаторы автомобиля

Устройство ходовой части автомобиля влияет на удобство управления и комфорт пассажиров. Рессоры позволяют колесам мягко преодолевать неровности дороги и устраняют тряску, а амортизаторы сокращают вертикальные колебания. Для управления колесами используются различные приспособления.

Типы рессор

Листовая рессора

Листовая рессора представляет собой несколько стальных листов, которые в центре крепятся к оси хомутами. При разгибании листы выравниваются, лучше прилегают друг к другу, и рессора становится более жесткой. Кроме того, они удлиняются и цепляются одним концом к вращающейся петле.

Как правило, рессоры изготавливают из стали. Самым старым типом рессор является листовая рессора. Самый верхний и длинный (коренной) лист сильно скруглен в обоих концов и крепится к раме с помощью подвески. Нижние листы скруглены меньше и имеют меньшую длину.

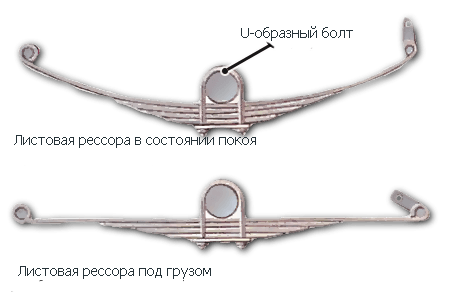

Листовая рессора в движении

При разгибании рессоры второй лист распрямляется и соприкасается с самым нижним листом, третий лист соприкасается со вторым и т.д. Рессора становится более жесткой. Такое приспособление позволяет автомобилю передвигаться плавнее.

В некоторых автомобилях используются рессоры с одним листом, который имеет конусообразное сечение и потому обладает повышенной жесткостью при распрямлении.

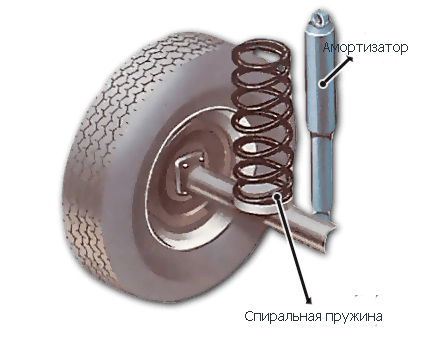

Спиральная пружина

Спиральные пружины изготавливают из прочных стальных прутьев. Когда колесо двигается вниз, пружина распрямляется, а при движении вверх - сжимается, поэтому высота корпуса относительно земли практически не меняется.

Спиральная пружина представляет собой спираль из прочного стального прута. Она сжимается и распрямляется при движении колес в вертикальной плоскости.

Торсион

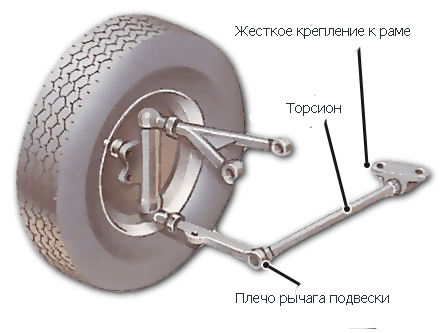

Торсион - это отрезок упругого стального стержня со шлицованным или квадратным основанием. Один из концов торсиона прикрепляют к плечу рычага, который образует часть подвески. При вращении плечо двигается вверх и вниз.

Торсион

Торсион состоит из упругой стали, один из его концов жестко крепится к раме. Торсион скручивается с другого конца при движении нижнего плеча рычага.

Второй конец шлицован и крепится к раме. Углубления не позволяют торсиону скручиваться по всей длине при отклонении подвески.

При любой конструкции стальная пружина блокирует толчки от неровностей дороги, а не передает их пассажирам, а полученная энергия используется для того, чтобы вернуть автомобиль в первоначальное состояние.

Ту же функцию могут выполнять резиновые пружины, но они не могут накапливать большое количество энергии, а потому применяются только в легковых автомобилях.

В некоторых автомобилях используется сочетание гидроподвески и резиновых пружин. Вертикальное движение колес перегоняет жидкость из одной камеры в другую через заслонку. Полость камеры разделена на две части нибкой мембраной, в одной из частей находится сжатый газ.

Когда через заслонку в камеру поступает жидкость, газ еще больше сжимается и имитирует эффект пневматической рессоры.

Как правило, в камерах у передних колес есть петлевые трубы, которые откачивают жидкость в камеры у задних колес, тем самым выравнивая подвеску.

К примеру, в автомобилях Citroen гидроподвеску можно поднимать и опускать, регулируя высоту корпуса.

Амортизаторы

Некоторые амортизаторы оснащены дополнительной камерой с газом, которая замедляет движение поршня.

Телескопический амортизатор складывается, когда колеса попадают на неровную поверхность. При движении поршня в цилиндр попадает масло, которое замедляет обратный ход.

В подвеске Мак-Ферсона телескопический амортизатор встраивается в складную стойку.

Когда автомобиль едет по неровной поверхности, пружины сжимаются, а затем возвращаются в исходное положение. Если бы не было устройств, поглощающих полученную энергию, автомобиль продолжал бы прыгать вверх и вниз.

Эту функцию берут на себя амортизаторы (они же гасители ударных нагрузок). В амортизаторе находится поршень, который двигается внутри герметичного цилиндра, заполненного маслом. Этот процесс запускается при вертикальном движении колеса.

В поршне есть тонкие каналы и односторонние клапаны, которые позволяют маслу перетекать из одной камеры в другую, однако это происходит очень медленно.

Ток масла замедляет колебания, и автомобиль возвращается в исходное состояние.

Существует три типа амортизаторов. Телескопические амортизаторы обладают складным корпусом, один из концов которого прикреплен к оси, а второй - к кузову автомобиля.

Аналогично работают амортизаторы на направляющих стойках (Мак-Ферсона).

Рычажные амортизаторы похожи на гидравлические дверные доводчики. Они содержат один или два поршня, крепятся к кузову или раме автомобиля и соединяются с осями поворотными рычагами.

В некоторых амортизаторах используется и масло, и газ. Они работают эффективнее, чем масляные амортизаторы.

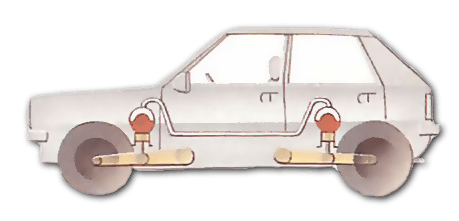

Гидравлическая подвеска

Гидравлическая подвеска сочетает в себе резиновые пружины и систему амортизаторов, которые попарно соединяют передние и задние колеса.

Когда переднее колесо попадает на неровную поверхность, часть жидкости из передних камер перетекает в задние, поднимая задние колеса и выравнивая кузов.

В каждой камере жидкость проходит через двусторонний клапан, обеспечивая амортизирующий эффект.

Когда неровный участок дороги заканчивается, жидкость возвращается в передние камеры.
