При работе двигатель автомобиля выделяет много тепла, поэтому его необходимо постоянно охлаждать, чтобы избежать повреждений.
Как правило, это делается с помощью охлаждающей жидкости (воды), смешанной с раствором антифриза и циркулирующей в специальных каналах. Некоторые двигатели охлаждаются потоками воздуха, которые двигаются над цилиндрическими охладительными ребрами.
Как циркулирует охлаждающая жидкость
Типичная жидкостная система охлаждения, оборудованная вентилятором с приводом от двигателя. Обратите внимание на то, что в перепускной шланг содержится горячая вода для отопителя. Герметичная крышка расширительной камеры оборудована клапаном с пружиной, который открывается при определенном давлении.
Водяная система охлаждения
Блок цилиндров и головка блока цилиндров, охлаждаемые водой, соединены между собой каналами для жидкости. В верхней части головки все каналы сводятся в единый сток.
Насос, управляемый шкивом и ремнем привода от коленчатого вала, направляет горячую жидкость из двигателя к радиатору, который представляет собой устройство для теплообмена.
Ненужное тепло выходит из радиатора с потоком воздуха, а охлаждающая жидкость возвращается через входное отверстие в нижнюю часть блока и снова проходит по каналам.
Как правило, насос посылает охлаждающую жидкость вверх через двигатель и вниз через радиатор, что очень выгодно с учетом того, что при нагревании жидкость расширяется, становится легче и поднимается над холодной жидкостью. Иными словами, горячая жидкость всегда течет вверх, а насос лишь помогает ей циркулировать.
Радиатор соединен с двигателем резиновыми шлангами, а соты соединены с верхним и нижним баками многочисленными тонкими трубками.
Трубки проходят сквозь отверстия в пучке тонких охлаждающих ребер из листового металла, поэтому соты обладают большой поверхностью и быстро теряют тепло, когда сквозь них проходит воздух.
В старых моделях трубки расположены вертикально, однако в современных автомобилях с низким передом используются радиаторы с поперечным потоком и горизонтальными трубами.
В двигателе, который работает в стандартных условиях, охлаждающая жидкость не нагревается выше температуры кипения.
Жидкость никогда не кипит, т.к. давление в системе повышено, а значит, температура кипения превышает нормальную.
В качестве защиты от избыточного давления крышка радиатора оборудована запорным клапаном. Когда давление чрезмерно повышается, клапан открывается, и охлаждающая жидкость вытекает через перепускную трубу.
В системе охлаждения такого типа при постоянном перегреве двигателя жидкость постепенно расходуется, и запас необходимо пополнять.
В более поздних моделях система охлаждения герметизирована, а вся лишняя жидкость скапливается в расширительной камере, где она остывает, а затем всасывается обратно в двигатель.
Зачем нужен вентилятор?
Радиатор нуждается в постоянном притоке воздуха, который проходит через соты и надлежащим образом их охлаждает. Когда автомобиль движется, это происходит само собой. При остановке поток воздуха регулируется вентилятором.
Вентилятор может питаться от двигателя, но если автомобиль стоит на месте или двигатель не перегружен, работающий вентилятор потребляет лишнее топливо.
Чтобы избежать лишних затрат, в некоторых автомобилях используются вязкостные муфты (гидромуфты), которые оборудованы термочувствительным клапаном, который запускает вентилятор, пока температура жидкости не опустится до нужного значения.
Некоторые автомобили снабжены электрическими вентиляторами, которые включаются и выключаются в соответствии с показаниями температурного датчика.
Чтобы двигатель быстро нагревался, радиатор отделен от него термостатом, который обычно расположен над насосом. Термостат оборудован клапаном, под которым расположен цилиндр с воском.
Когда двигатель разогревается, воск тает, расширяется и открывает клапан, позволяя охлаждающей жидкости течь сквозь радиатор.
Когда двигатель останавливается и охлаждается, клапан вновь закрывается.
При замерзании вода расширяется, поэтому если она замерзнет в двигателе, блок или радиатор могут лопнуть. Поэтому в воду добавляют антифриз (обычно этиленгликоль), чтобы снизить температуру замерзания до безопасного уровня.
Антифриз не нужно сливать каждое лето. Как правило, он служит два-три года.
Воздушная система охлаждения

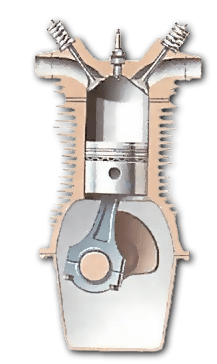

В двигателе, который охлаждается при помощи воздуха, на внешней поверхности блока цилиндров и головки блока цилиндров предусмотрены глубокие охлаждающие ребра.
Как правило, ребра расширяются к верху, т.к. тепло сосредотачивается именно там.

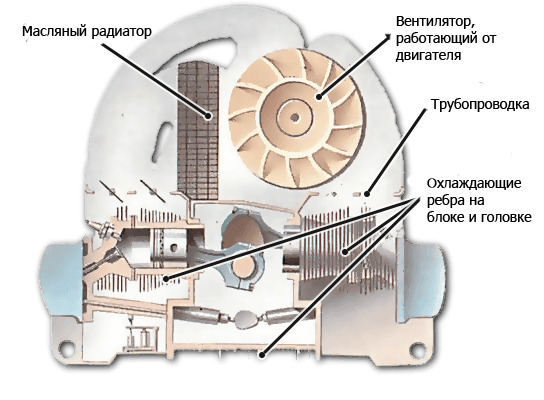

Горизонтальные двигатели, охлаждаемые воздухом, имеют вентиляционные каналы на ребрах.

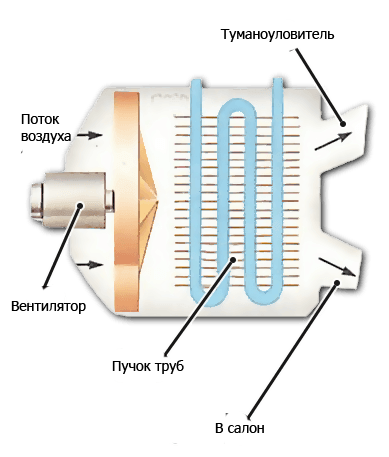

В отопителе с водяными клапанами воздух проходит сквозь пучок труб. Температура в пучке определяется количество проходящей сквозь него горячей воды.
Через все ребра также проходит канал, по которому идет воздух, забирающий с собой избыточное тепло.
Объем воздуха, проходящего через вентилятор, определяется с помощью термочувствительного датчика, поэтому температура остается постоянной даже в холодные дни.
Охлаждение масла
В двигателях с воздушным охлаждением и высокопроизводительных двигателях с водяным охлаждением иногда используется дополнительный небольшой радиатор, в котором охлаждается масло для двигателя.
