Как заменить цилиндры в барабанных тормозах

При обнаружении протечки или застревании рабочих цилиндров в барабанных тормозах автомобилю требуется замена тормозной жидкости.

Если вы недавно меняли жидкость или не можете сделать это в данный момент, необходимо свести дальнейшие потери к минимуму, заменив тормозной цилиндр.

Эти меры облегчают последующую прокачку системы после повторной сборки.

Так выглядит тормозной механизм с первичной и вторичной колодками. Механизм с двумя первичными колодками оборудован двумя цилиндрами.

Съем цилиндра

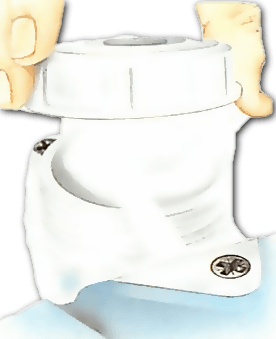

Снимите крышку бака и закройте отверстие тонкой пластиковой пленкой.

По возможности снимите крышку с бака главного тормозного цилиндра и закройте горловину куском тонкой пластиковой пленки.

Это не позволит отверстию всасывать воздух и создаст вакуум при падении уровня жидкости, предотвращая возможные потери.

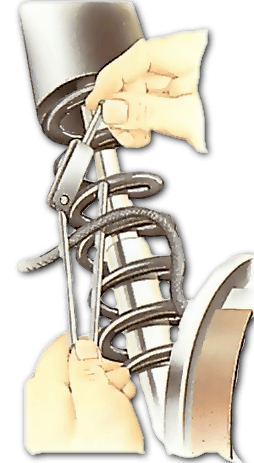

Перекройте гибкую тормозную трубку хомутом.

Если гибкая трубка ведет непосредственно к тормозу, аккуратно перекройте ее хомутом.

В автомобиле с задними тормозами на ведущей оси необходимо перекрыть гибкую трубку или трубки, соединяющие металлическую тормозную трубку с шасси с металлической трубкой на оси.

Перед съемом рабочего цилиндра необходимо разомкнуть соединение.

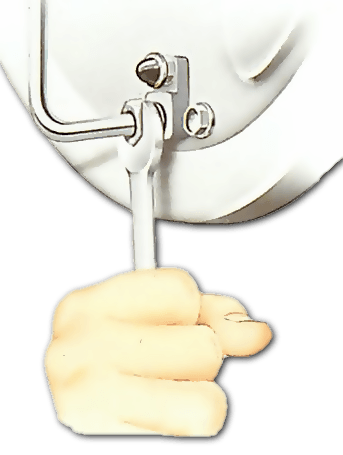

Снимите барабан и колодки (см. статью Замена колодок в барабанных тормозах). Разомкните соединение гибкой и металлической трубок, расположенное за рабочим цилиндром, и удалите крепление перед тем, как отключить от цилиндра трубку.

Способ разборки зависит от особенностей конструкции, однако крепежные гайки и болты, как правило, всегда выглядят одинаково. За несколько часов до работы рекомендуется смазать их пропиточным маслом. Избегайте попадания масла в барабан.

Снимаем Е-образный зажим и болты

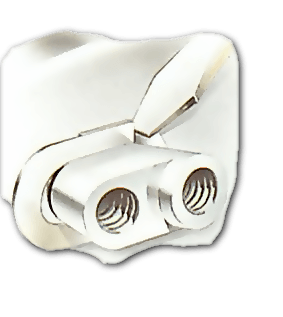

Если цилиндр крепится при помощи двух болтов, снимите оба.

Если цилиндр крепится одним штифтом, необходимо снять гайку и шайбу. У цилиндра есть шип, который входит в опорную плиту и не позволяет ему вращаться.

Если цилиндр крепится двумя болтами, снимите оба.

Е-образный зажим прилегает к плите вогнутой стороной.

Между цилиндром и опорной плитой может быть прокладка. При замене цилиндра необходимо менять и прокладку (обычно она входит в комплект поставки).

Круглое основание цилиндра входит в опорную плиту, а шип не позволяет ему вращаться. На внешней стороне опорной плиты есть зажим, выполненный в виде круглой буквы Е, который огибает выступ и удерживает цилиндр на месте.

Приподнимите зажим отверткой и избавьтесь от него.

Обновите зажим и прокладку, расположенную под цилиндром. Все комплектующие обычно входят в комплект поставки.

После установки нового цилиндра и прокладки подведите зажим к выступу и вставьте в пазы, а затем закрепите с помощью молотка. Вогнутая сторона зажима прилегает к опорной плите.

Съем подвижного цилиндра

Снимите зажим, отогнув каждую ножку с помощью молотка и отвертки.

Основание цилиндра входит в паз на опорной плите и свободно двигается в нем.

Цилиндр удерживается на месте двумя сцепленными пружинными хомутами.

В некоторых случаях крепление представляет собой опорный пружинный диск с двумя зажимами без пружин. Отверстие, как правило, закрывается пылезащитным колпачком.

Снимите пылезащитный колпачок. Если вы видите два пружинных хомута, удалите внешний, отогнув его ножки с помощью отвертки и молотка.

После этого удалите внутренний хомут, потянув его в обратном направлении.

В некоторых случаях придется удалить рычаг ручного тормоза, чтобы он не мешал.

Если вы видите два хомута и пружинный диск, сдвиньте один хомут как можно дальше по направлению к рычагу ручного тормоза.

Сдвиньте второй хомут в том же направлении, чтобы вытащить его из-под пружины.

Нажмите на первый хомут, чтобы освободить второй. Вытащите второй хомут, поднимите диск и вытащите первый хомут.

Возможно, вам придется удалить рычаг ручного тормоза или спускной штуцер, чтобы достать цилиндр.

Очистите обе стороны паза на опорной плите и нанесите на поверхности консистентную смазку. При сборке убедитесь, что пылезащитный колпачок плотно прилегает к другим деталям, чтобы в цилиндр не попадала пыль и грязь.

Съем тормозной трубки

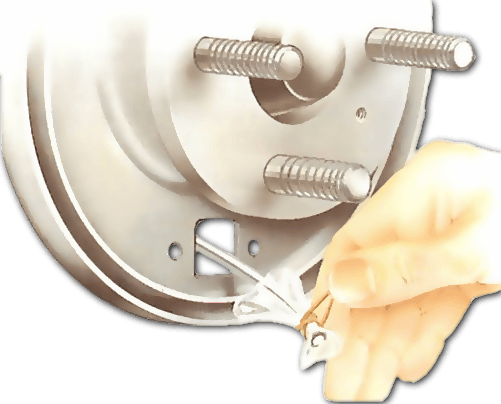

Потяните за цилиндр, чтобы протащить трубку сквозь опорную плиту. Удерживая соединительную гайку ключом, поверните цилиндр, чтобы разомкнуть соединение.

При съеме тормозной трубки перед тем, как извлечь цилиндр, ослабьте соединительную гайку.

Потяните за цилиндр, чтобы протащить тормозную трубку сквозь опорную плиту.

Съем спускного штуцера

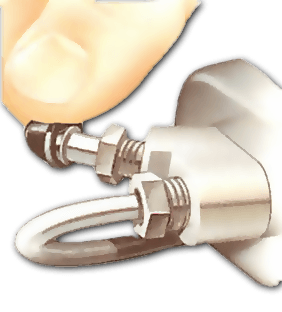

В некоторых случаях перед тем, как начать работу с тормозной трубкой, необходимо снять спускной штуцер. Постарайтесь не потерять маленькую крышку.

Удерживая соединительную гайку ключом, поверните цилиндр, чтобы разомкнуть соединение. При этом вам удастся избежать скручивания трубки.

Соединения часто заклинивают и ржавеют. За несколько часов до начала работ смажьте их пропиточным маслом. Избегайте попадания масла в барабан.

Размыкая соединения, старайтесь не скручивать тормозные трубки. Если речь идет о металлической трубке, убедитесь, что гайка не тянет ее за собой. Помните, что такие гайки изготавливаются из мягких металлов, и используйте ключ подходящего размера.

Для работы со "сложными" гайками требуется самозажимающийся ключ.

Закройте образовавшееся в трубке отверстие с помощью резинки и пластикового пакета.

Закройте конец металлической или гибкой трубки резиновой затычкой или пластиковым пакетом с резинкой. Не прикасайтесь к педали тормоза.

Если у вас не получается сдвинуть гайку, не пытайтесь сделать это силой, т.к. в этом случае ключ скруглит ее ребра и начнет проскальзывать.

Вместо этого нанесите на гайку пропиточное масло и оставьте на некоторое время, а затем используйте самозажимающийся ключ.

Установка цилиндра

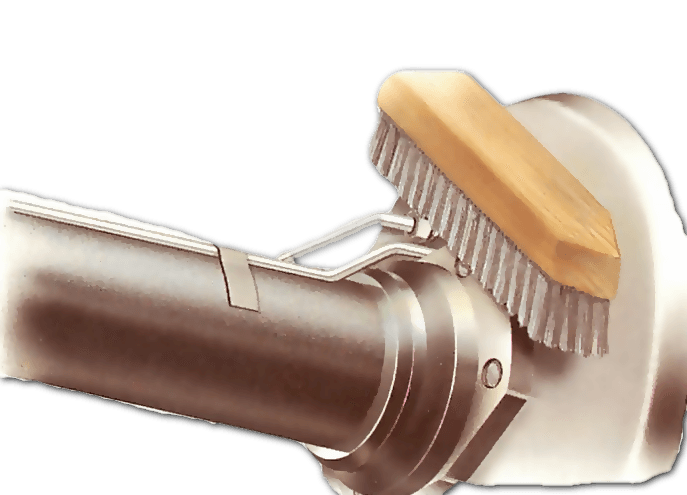

Очистите опорную плиту и все соединения проволочной щеткой. Удалите лишнюю смазку и частицы ржавчины.

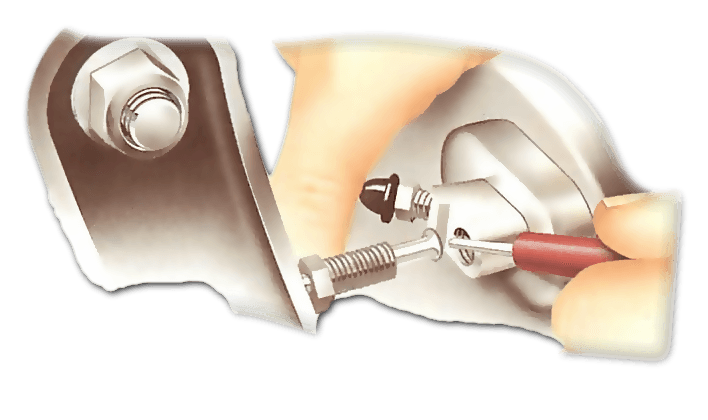

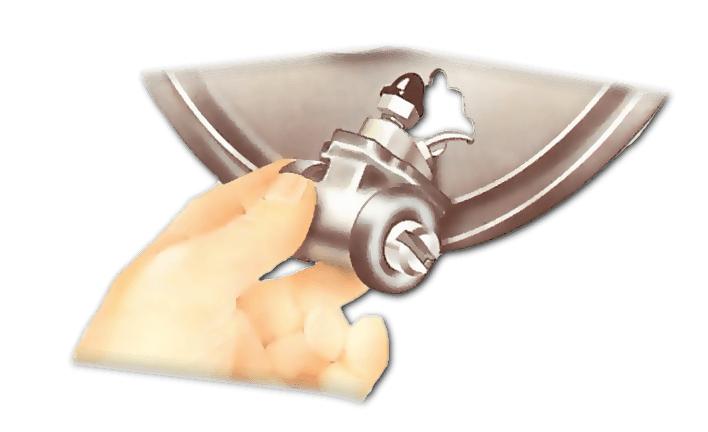

Скрепите детали вручную, избегая кривой посадки.

Убедитесь, что раструб на конце трубки чист и не поврежден.

Установите новый цилиндр, выполнив описанные выше действия в обратном порядке. Затяните соединения, стараясь не перекручивать металлические или гибкие трубки.

Перед установкой цилиндра затяните соединения вручную. После установки цилиндра используйте гаечный ключ.

Закрепите тормозные колодки (см. статью Прокачка тормозной системы) и отрегулируйте их, если они не делают это сами. Снимите пакет с бака.
