Как проверить электрическую систему автомобиля с помощью мультиметра

Современные автомобили оборудованы различными электроприборами, которые часто ломаются и нуждаются в проверке.

Как выбрать мультиметр?

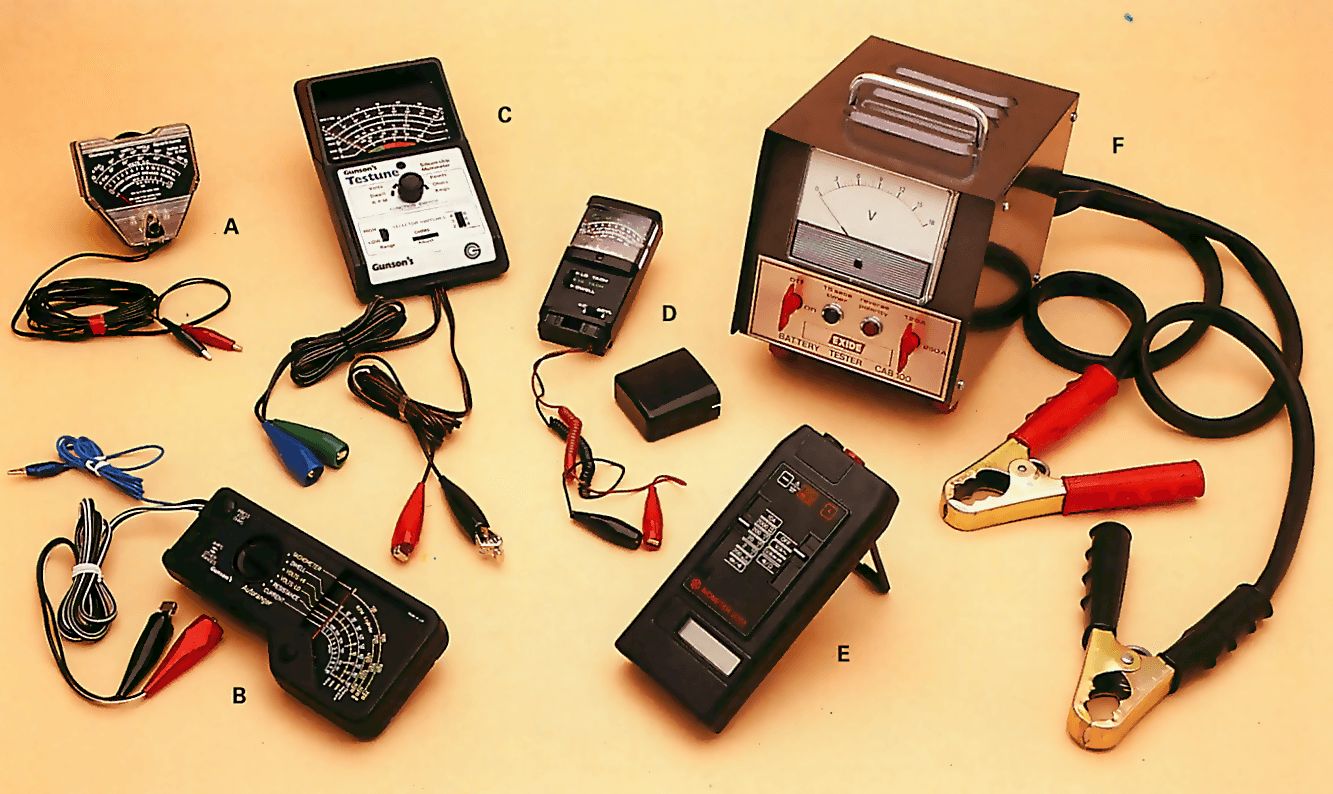

В настоящее время на рынке представлен широкий ассортимент мультиметров - от простых измерителей выдержки прерывателя и тахометров до многофункциональных устройств с десятью различными шкалами или цифровыми табло. На рисунке представлены: A Sparktune: измеритель выдержки, вольтметр, амперметр. B Autoranger: измеритель выдержки, вольтметр, омметр, амперметр, тахометр. B Testune: измеритель выдержки, вольтметр, омметр, амперметр, тахометр. D Hawk: измеритель выдержки, тахометр. E Avometer 2003: вольтметр, амперметр, омметр. F CAB-100: тестер для аккумулятора.

Одним из способов проверки состояния электрических цепей является подключение простой контрольной лампы на участке между токонесущими проводами и заземлением. Тем не менее, этот способ позволяет установить лишь факт подачи тока к определенной точке участка.

Для более точной проверки используются измерительные приборы, определяющие напряжение, которое подается на компонент электросистемы, и сопротивление этого компонента или цепи в целом.

Мультиметры

В магазинах, торгующих автомобильными принадлежностями, можно приобрести измерительные приборы, предназначенные специально для автомобилей. Самыми полезными приборами считаются мультиметры, которые, согласно названию, измеряют различные характеристики электросистемы.

В автомобилях используется постоянный ток, и с помощью мультиметра можно измерить его силу, а также напряжение и сопротивление в указанной точке. Некоторые мультиметры также снимают показания о скорости двигателя и времени выдержки контактов.

Перед каждым измерением необходимо обнулить предыдущие показания, особенно если вы планируете работать с малыми величинами (например, сопротивлением).

Не используйте для проверки компонентов элетросистемы измерительные приборы с подвижными стрелками. В противном случае вы можете чрезмерно нагрузить и повредить их. Используйте цифровые измерительные приборы.

Как использовать мультиметр

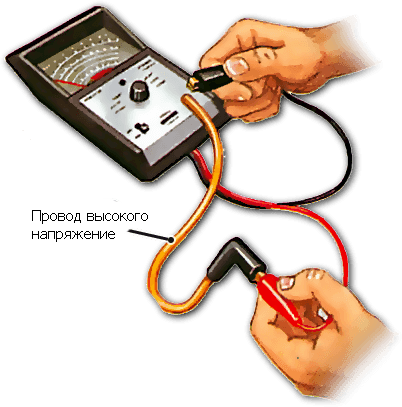

Проверьте сопротивление провода высокого напряжения, переключив мультиметр в режим омметра и сняв показания на обоих концах провода.

Мультиметр можно использовать для измерения напряжения, силы тока и сопротивления. Некоторые подобные приборы также измеряют выдержку контактов и скорость двигателя. Для получения достоверных результатов необходимо правильно подключить датчики.

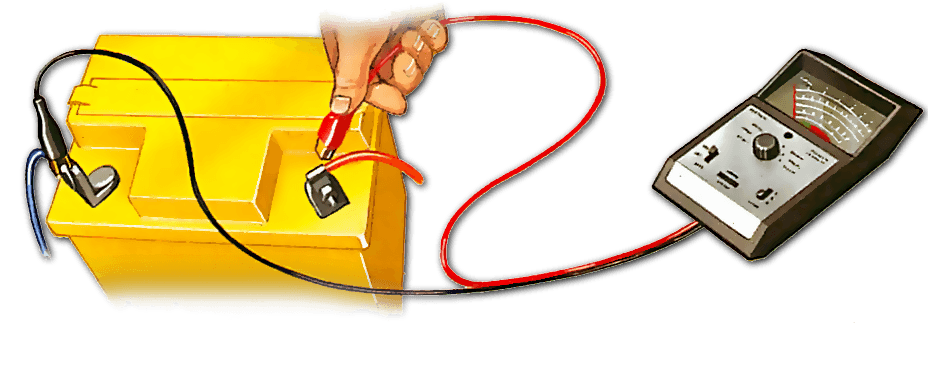

Для измерения напряжения на аккумуляторе следует подключать датчик между штырями. Для измерения сопротивления провода высокого напряжения следует подключать датчики к обоим концам провода.

Переключите мультиметр в режим амперметра и подключите его к шунту, чтобы измерить силу тока, производимого генератором.

Для измерения напряжения необходимо переключить мультиметр в режим вольтметра и подключить один датчик к цепи, а второй заземлить.



Для измерения силы тока, производимого генератором или динамо-машиной, подключите мультиметр через шунт. Измерьте напряжение катушки или другого элемента цепи, соединив один датчик с ним, а второй - с заземлением.

Чтение показаний

Для измерения напряжения необходимо переключить мультиметр в режим вольтметра и подключить один датчик к цепи, а второй заземлить.

При использовании мультиметра необходимо правильно соединять его контакты с компонентами системы. Способ соединения зависит от полярности автомобиля. В автомобиле с отрицательным заземлением необходимо подключать к кузову контакт с меткой (-), а в автомобиле с положительным заземлением - контакт с меткой (+). Для проверки полярности обратитесь к инструкции по эксплуатации.

Убедитесь в плотности крепления контактов, при необходимости очистите их от ржавчины и краски, чтобы показания были точными. Для зачистки неплохо подходит наждачная бумага.

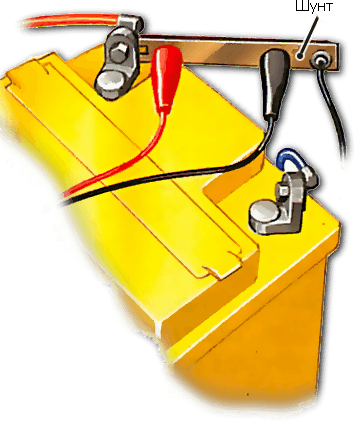

Работая в двигательном отсеке, прикрепите датчик к зажиму заземления на аккумуляторе

Проверка аккумулятора

Перед проверкой других компонентов рекомендуется проверить сам аккумулятор и убедиться в его работоспособности.

Задайте мультиметру соответствующие настройки и подключите его к клеммам аккумулятора. Результат измерений должен быть примерно равен 11-12В (при низком и высоком уровне заряда соответственно).

Если по данным мультиметра напряжение равно 10В и менее, можно предполагать наличие повреждений в одной из ячеек аккумулятора. Подключите контакт заземления к кузову автомобиля и снимите показания повторно. Они не должны отличаться от результатов предыдущего измерения. Если это не так, проверьте прочность крепления контактов.

Соедините один датчик мультиметра с заземлением, а второй - с соленоидом стартера. Снимите показания еще раз. При низких значениях проверьте соединение между клеммой аккумулятора и соленоидом стартера.

Если при замере показания на контактах слишком низки, перед проверкой других составляющих цепи необходимо их закрепить. Очистите проблемные места от грязи и ржавчины и сделайте повторный замер. Когда результаты всех замеров будут примерно равны, их можно будет использовать для сверки при осмотре других составляющих цепи.

Проверка приборов

Проверка тахометра

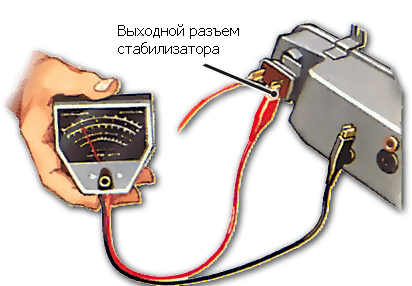

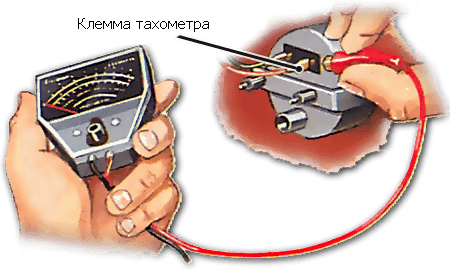

Для проверки нового тахометра необходимо подключить мультиметр к клемме на задней стороне прибора и заземлению. При подаче на прибор тока мультиметр зафиксирует показания. Этот прием можно использовать для любого прибора.

Многие приборы работают на токе, который проходит через стабилизатор напряжения. Если сразу несколько приборов отображают неверные показания, возможно, стабилизатор неисправен. Для проверки необходимо подключить к выходному разъему мультиметр и включить зажигание.

Проверка стабилизатора

В современных автомобилях некоторые приборы получают питание от стабилизатора напряжения. Если стабилизатор ломается, показания приборов искажаются. Перед проверкой каждого прибора необходимо проверить сам стабилизатор, подключив мультиметр к его выходному разъему и заземлению.

Мультиметр должен показывать примерно 10В, небольшие отклонения обусловлены действием реостата. Сильное отклонение свидетельствует о том, что мультиметр необходимо заменить.

Проверка датчика уровня топлива

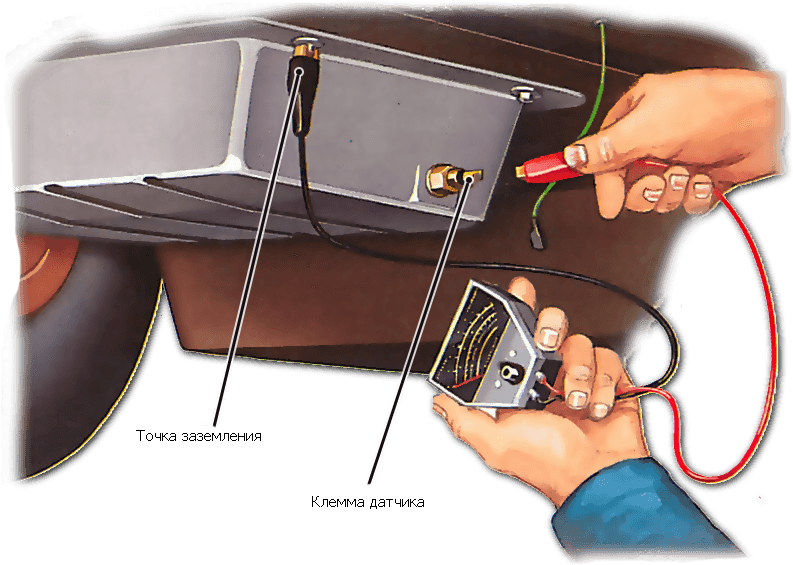

Отключите проводку от клеммы датчика и подключите мультиметр между нерабочей клеммой и точкой заземления. Показания могут быть различными, в зависимости от положения поплавка. Если показания снять не удается, необходимо отремонтировать или заменить датчик.

В датчике топливного бака есть резистор переменного сопротивления, исправность которого можно проверить с помощью мультиметра.

Отключите проводку от датчика и подключите мультиметр между нерабочей клеммой и точкой заземления. Если датчик исправен, мультиметр должен показывать определенное значение. Для проведения полной проверки необходимо снять показания с полным, полупустым и пустым баком.

Показания должны представлять собой логичную последовательность с примерно равными промежутками. Если значения равны, скорее всего, в датчике произошло короткое замыкание, и он дает неверные показания.

Проверка зажигания

При проверке цепи низкого напряжения необходимо замкнуть ее, закрыв контакты прерывателя.

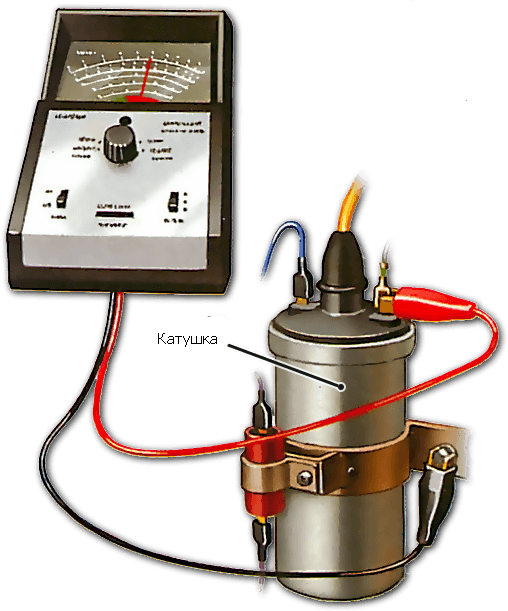

Если в катушке используется добавочный резистор, под его действием напряжение на входной клемме будет ниже (около 6-8В). Для проверки напряжения зажигания подключите мультиметр к катушке и заземлению. Ненадолго включите стартер, и выключите его, чтобы обойти добавочный резистор. Мультиметр должен показать около 12В. Отключите мультиметр от катушки.

Если значение не изменится, неисправность кроется в самой цепи низкого напряжения или клеммах соленоида.

Проверьте эти компоненты, измерив перепады напряжения на них. Подключите датчик между клеммами на катушке и к заземлению.

Замкните контакты и переключите мультиметр в режим низкого напряжения. Он должен показать 0-0,5В. Если показание превышает 0,5В, клеммы на катушке работают неправильно.

Переключите мультиметр в режим высокого напряжения и разомкните контакты. Показания на входе и выходе должны совпадать.

Нулевое напряжение может свидетельствовать о поломке распределителя. Для того, чтобы в этом убедиться, необходимо отключить распределитель. Если после отключения распределителя напряжение не появилось, скорее всего, неисправность кроется в самой катушке.

Проверка проводов высокого напряжения

Для проверки проводов высокого напряжения необходимо переключить муультиметр в режим омметра. Если автомобиль работает с перебоями в зажигании, можно предполагать неисправность одного их таких проводов.

Определите тип проводов. Провода из углеродного сплава имеют сопротивление в пределах 10000-25000 Ом. Омедненные провода обладают малым сопротивлением, однако оснащаются радиоподавляющими заглушками с сопротивлением в 10000 Ом.

Отключите провода от свечей зажигания, снимите распределительные крышки и измерьте сопротивление сердечника на обоих концах. Убедитесь в правильности показаний.

Для проверки изоляции измерьте сопротивление сердечника и окружающего его пластика. Если провод в хорошем состоянии, показания должны быть одинаковыми.

Проверка системы зарядки

Запустите двигатель, подождите, пока он разогреется до нормальной температуры, а затем выключите его.

Переключите мультиметр в нужный режим (0-20В) и соедините его с клеммами аккумулятора. Запустите двигатель и снимите показания, а затем постепенно увеличьте скорость до 2000 оборотов в минуту, обращая внимание на табло мультиметра.

Если система работает правильно, сначала напряжение будет расти по мере увеличения скорости двигателя, а затем остановится.

Максимальное показание составляет 13,5-14,5В (в зависимости от модели автомобиля). Если напряжение не растет, можно предполагать наличие неисправности в системе зарядки.

Счетчик зарядки и разрядки аккумулятора

Существуют особые мультиметры, которые снимают показания с аккумулятора при высокой нагрузке (например, при запуске). Такой мультиметр представляет собой вольтметр с двумя зубцами, соединенными мощным резистором.

При соприкосновении зубцов с клеммами аккумулятора мультиметр снимает показания. Если аккумулятор исправен, мультиметр покажет примерно 9В.

Для такой проверки можно использовать обычный мультиметр. Отключите систему зажигания, обесточив катушку. Подключите мультиметр к клеммам аккумулятора, попросите помощника на несколько секунд включить стартер и снимите в это время показания.  Как и в предыдущем случае, референтное значение составляет 9В.

Измерение силы тока

Измерение силы тока, производимого генератором или динамо-машиной, зачастую вызывает определенные затруднения, т.к. эта величина слишком велика для большинства измерительных приборов.

Для этого используется дополнительный элемент, именуемый шунтом. Шунт представляет собой резистор с определенным сопротивлением. Мультиметр подключается к электросистеме через шунт, определяет перепады давления и высчитывает силу тока. В некоторых случаях шунт поставляется в комплекте с мультиметром. Если это не так, прочтите инструкцию по эксплуатации автомобиля, чтобы подобрать нужный шунт.
