Как работает топливный насос в автомобиле

Двигатель автомобиля сжигает смесь бензина и воздуха. Бензин выкачивается из бака по трубке и смешивается с воздухом в карбюраторе, а затем поступает в двигатель.

Система впрыска топлива, используемая в некоторых двигателях, смешивает бензин с воздухом во впускном коллекторе.

Топливный насос выкачивает бензин из бака и подает по трубке в карбюратор.

Насос может быть механическим или электрическим. В первом случае он работает под управлением двигателя, а во втором - никогда не располагается в баке или рядом с ним.

Циркуляционная система подачи топлива

В эту систему подачи топлива входят подающая и возвратная трубы, в которых постоянно циркулирует бензин. При необходимости карбюратор получает из них топливо. Как правило, чаще используются системы с одной трубкой.

Как обезопасить бензобак

Из соображений безопасности бензобак всегда находится на противоположной от двигателя стороне автомобиля.

В баке находится датчик-поплавок, который передает информацию прибору для контроля уровня топлива и сообщает о степени наполненности бака.

В баке есть отверстие (как правило, с трубкой), позволяющее наполнить его в случае необходимости. В некоторых новейших системах устанавливаются угольные фильтры, чтобы пары топлива не выходили наружу.

Как работает механический топливный насос

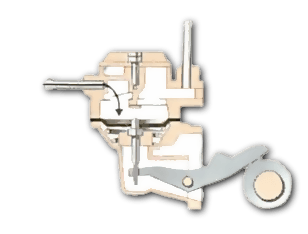

Механический насос

В механическом насосе приводной рычаг постоянно движется вверх и вниз, но диафрагма опускается только в том случае, если необходимо наполнить цилиндр. Пружина возврата опускает диафрагму, чтобы доставить бензин в карбюратор.

Механический насос работает под управлением распределительного вала или специального вала, прикрепленного к коленчатому валу. При повороте вала кулачок проходит под вращающимся рычагом и поднимает его.

Второй конец рычага, свободно прилегающий к резиновой диафрагме, которая образует основание цилиндра насоса, опускается вниз и тянет за собой диафрагму.

Когда рычаг опускает диафрагму, возникает сосущая сила, вытягивающая по трубе топливо из бака через односторонний клапан.

Поскольку при повторном вращении кулачка он больше не давит на рычаг, последний возвращается в исходное положение посредством пружины возврата, ослабляя натяжение диафрагмы.

С учетом того, что рычаг неплотно прилегает к диафрагме, он никогда не тянет ее вверх.

Диафрагма может подняться только при сбросе топлива из цилиндра. Бензин не может пройти в бак сквозь первый односторонний клапан, поэтому он проходит сквозь второй клапан в карбюратор.

В случае необходимости карбюратор принимает бензин через игольчатый клапан в поплавковой камере (см. раздел Как работают карбюраторы с переменным диффузором).

Если карбюратор полон, и игольчатый клапан закрыт, бензин из насоса не выходит. Диафрагма остается внизу, а рычаг продолжает двигаться вверх и вниз.

Когда карбюратор может принять новую порцию бензина, пружина возврата поднимает диафрагму, и та за счет свободного крепления вновь прилегает к рычагу. Рычаг снова тянет диафрагму вниз, заполняя цилиндр насоса.

Как работает электрический топливный насос

Электрический насос

Электрический насос обладает сходной конструкцией. Он работает под управлением стержня, который периодически притягивается к электромагнитному переключателю и изменяет состояние контактов.

Электрический насос работает с диафрагмой и клапанами по той же схеме, что и механический, однако вместо распределительного вала диафрагма приводится в движение соленоидом (электромагнитом).

Когда соленоид притягивает к себе железный стержень, тот опускает диафрагму и позволяет бензину попасть в цилиндр.

Оказавшись рядом с контактами, цилиндр размыкает их, ток в соленоиде исчезает, и натяжение диафрагмы ослабевает.

Когда пружина возврата поднимает диафрагму, она также отодвигает цилиндр от контактов. Те смыкаются, и соленоид вновь притягивает стержень, опуская диафрагму.

Постоянная циркуляция бензина

В большинстве механических и электрических систем насос нагнетает бензин только в том случае, если он нужен карбюратору. В альтернативных системах присутствует контур из трубок, которые ведут из бака к карбюратору и обратно. Насос постоянно посылает бензин по контуру, а карбюратор забирает его по необходимости.

Фильтрация бензина и воздуха

Перед попаданием в карбюратор бензин и воздух проходят фильтрацию.

Фильтр бензина - топливный фильтр может быть сменным и представлять собой бумагу в пластиковом корпусе, который находится в топливопроводе. Кроме того, в насосе может находиться проволочный или пластиковый сетчатый фильтр, а также чашка для сбора отстоя.

Воздухоочиститель - воздушный фильтр представляет собой коробку, прикрепленную к системе впуска карбюратора. Как правило, он содержит сменный фильтр с бумажными элементами.

Некоторые старые модели оснащены промасленными элементами из проволочной сетки, которые время от времени необходимо мыть в бензине или керосине, а затем снова промасливать.
